产品介绍
- 品 牌：AOPRE
- 产品名称：16路视频光端机
- 产品型号：AOPRE-LINK6216
- 外观尺寸：288x120x42（毫米）
- 类 型：桌面式/机架式
- 防雷等级：三级防雷
- 光纤类型：单模单纤
- 光纤接口：FC 圆型带螺纹
- 传输距离：0-20公里
- 工作温度：-40 ~ 85℃
- 工作电压：AC90 - 260V
- 电源功耗：10W（Input：DC5V 2A）
- 包装尺寸：320x205x100（毫米）
- 重 量：2.5KG / 对
- 装箱清单：发射机一台，接收机一台，电源适配器二个，使用手册一本，保修卡一份，合格证一份.
产品特点
- 即插即用的设计使得安装简便易行，无需进行现场调节
- 16位数字编码及无压缩式视频传输
- 支持任何高分辩率视频信号
- 视频带宽：≥8MHz
- 自动兼容PAL 、NTSC 、SECAM 视频制式
- 带APC 电路，输出光功率恒定，动态范围大
- 千兆光纤传输，大容量，易升级和扩容
- 支持视频无损再生中继，使视频传输可达200公里以上
- 支持先进的SNMP网管标准，实现远程视频网管
- 电源和光纤链路、数据状态指示的LED 可监视系统的运行状况
- 先进自适应技术，使用时无需进行现场的电气或光学调节
- 工业级设计，模块化设计使设备可靠灵活
- 外置电源、机壳设计外观独特
- 壁挂式或独立(放置于监控现场、室外或中心)
适用环境
- 长距离广播电视传输系统、城市智能交通监控系统（ITS）、平安城市
- 高速公路监控系统、电子道路监控、抓拍系统
- 大型厂矿企业安防监控系统、网络多功能系统
- 远程多媒体教学/ 校园监控、电视会议系统
- 长距离广播电视、高质量视音频传输系统
- 楼宇对讲、军事通信 、军事监控
技术规格
|
产品名称 |
16路视频光端机 | ||
|
产品型号 |
AOPRE-LINK6216 | ||
|
产品描述 |
16路模拟视频+1路反向数据非压缩实时传输数字光端机 | ||
|
端口描述 |
16个BNC视频接口+数据+1个FC单模单纤光口 | ||
|
物理规格 |
长*宽*高(mm)288x120x42 | ||
|
防雷等级 |
三级防雷 | ||
|
光纤类型 |
单模单纤 |
||
|
光纤接口 |
FC 圆型带螺纹 | ||
|
发射波长 |
1310nm | ||
|
接收波长 |
1550nm | ||
|
发射功率 |
-8dBm～-3dBm | ||
|
接收灵敏度 |
< -35dBm | ||
|
光饱和度 |
-3dB | ||
|
光损耗 |
0.4dBm/km | ||
|
光纤传输距离 |
单模传输20公里,多模传输500米 | ||
|
视频接口 |
BNC | ||
|
视频输出阻抗 |
75Ω±5%(非平衡) | ||
|
视频输出幅度 |
1.0Vpp±0.1V(典型峰-峰值) |
||
|
视频带宽 |
≥8MHz |
||
|
视频采样 |
15MHz高速采样 |
||
|
微分增益 |
<1%(典型值) |
||
|
微分相位 |
<5°(典型值) |
||
|
视频信噪比 |
≥ 50dB |
||
|
数据接口 |
工业接线端子 |
||
|
数据协议信号 |
RS-485 |
||
|
波特率 |
2400bps/4800bps |
||
|
工作温度 |
-40～85℃ |
||
|
相对湿度 |
0～95%(无冷凝结) |
||
|
工作电压 |
AC90-260V |
||
|
电源功耗 |
10W(Input：DC5V 2A) |
||
|
平均无故障时间 |
≥10万小时 |
||
|
包装清单 |
发射机一台.接收机一台.电源适配器二个.使用手册一本.保修卡一份.合格证一份 |
||
|
售后服务 |
三个月包退换，五年保修，终身维护 |
||
|
服务热线 |
400-000-8380 ; 0755-27928831 |
||

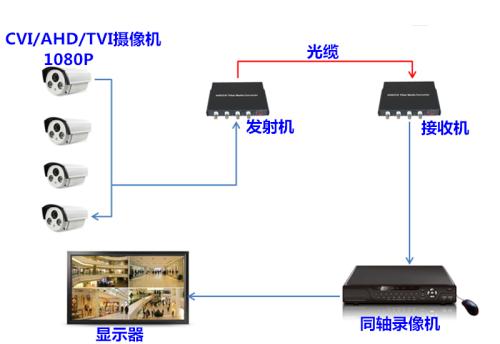

安装实例
注：产品外观规格及技术参数功能配置可能会随型号而有所不同，欧柏控股保留变更规格不另行通知权利，购买前请与当地经销商确认产品规格。
订货信息
|
产品型号 |
功能描述 |
传输距离 |
|
AOPRE-LINK6216(16路纯视频-720P) |
16路视频光端机720P |
0-20公里 |
|
AOPRE-LINK6216(16路视频+485数据-720P) |
16路视频+1路485数据720P |
0-20公里 |
|
AOPRE-LINK6216(16路纯视频-1080P) |
16路视频光端机1080P |
0-20公里 |
|
AOPRE-LINK6216(16路视频+485数据-1080P) |
16路视频+1路485数据1080 |
0-20公里 |
|
|
||
|
|
|
|
