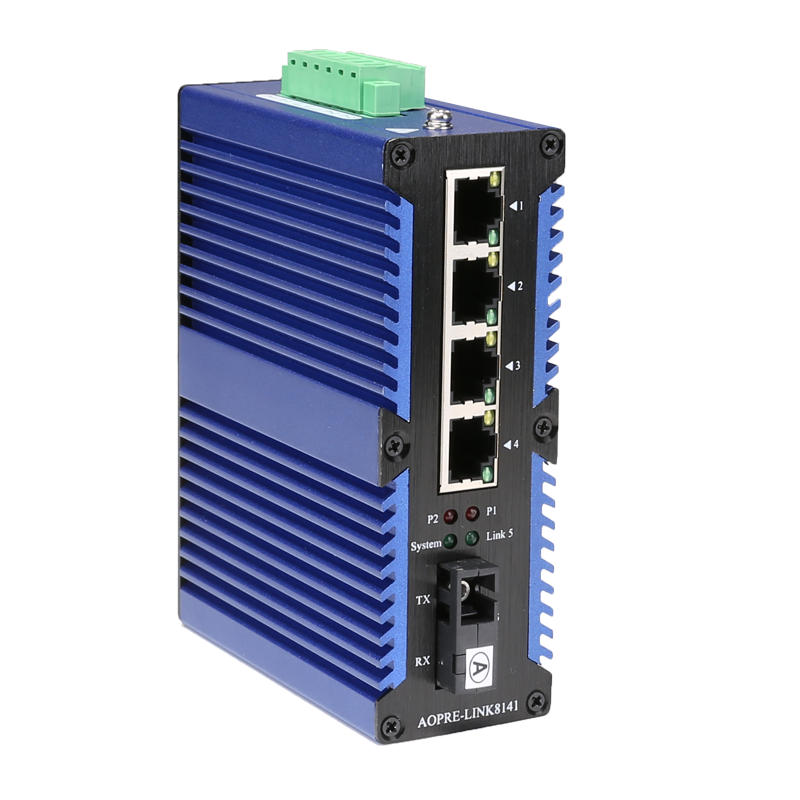

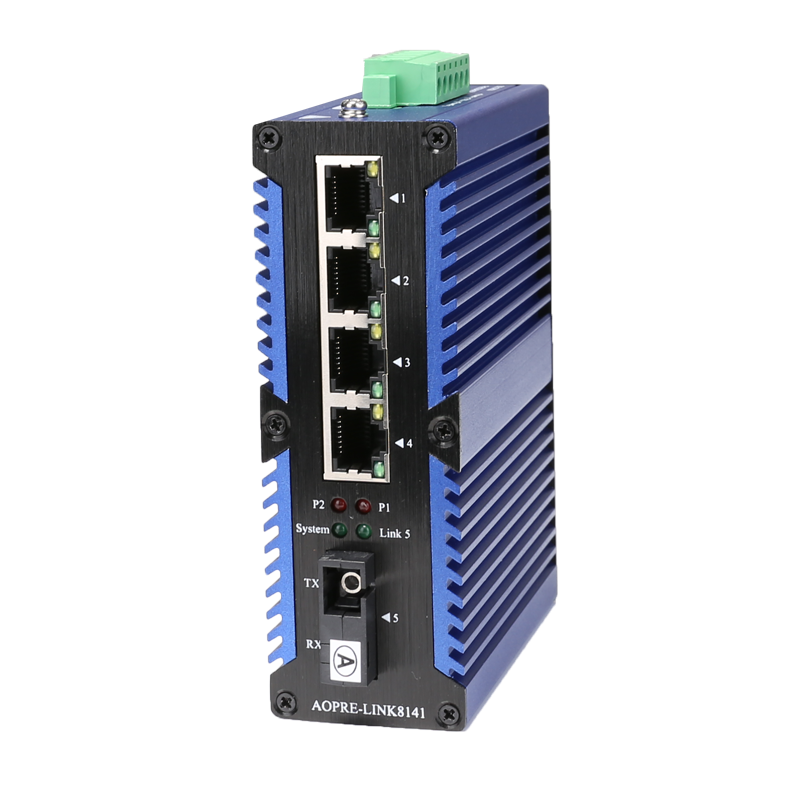

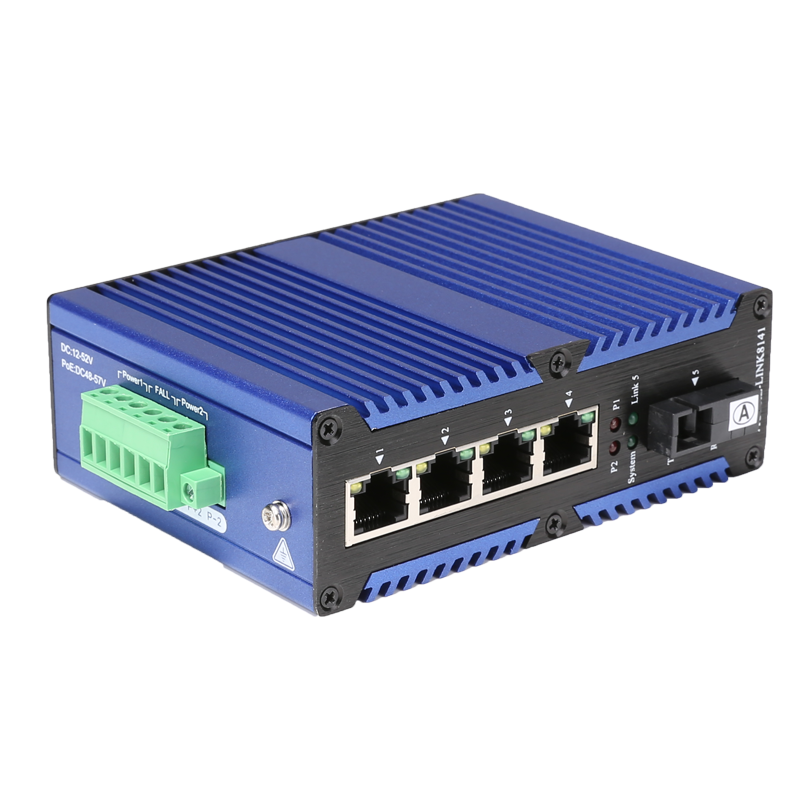

工业级百兆/千兆1光4电交换机
4路百兆电口+1路百兆FX光口工业级以太网交换机，支持4个10Base-T/100Base-TX电口和1个100Base-X光口。产品符合FCC、CE标准。T614F系列交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使AOPRE-LINK8141成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
AOPRE 欧柏交换机是中国电信和平安中国的入围产品，十年制造经验，品质值得信赖，三个月内包退换，五年保修，终身维护！
产品介绍
- 品 牌：AOPRE
- 产品名称：100M 1光4电工业级光纤收发器
- 产品型号：AOPRE-LINK8141系列
- 外观尺寸：120 x 95 x 40.5mm （长 x 宽 x 高）
- 类 型：DIN 卡轨式，壁挂式安装
- 防雷等级：四级防雷
- 光纤类型：单模单纤/双纤（可选）
- 光纤接口：SC/FC/ST/SFP可选
- 传输距离：0-2KM/20KM（可选）
- 工作温度：-40 ~ 85℃ （-40～185 °F）
- 工作电压：DC12~57V（双电源冗余备份）
- 接入端子：凤凰端子
- 重 量：0.45/台
- 装箱清单：收发器一台，使用手册一本，保修卡一份，合格证一份.
产品特点
- 采用优质的光电一体化模块提供良好的光特性和电气特性
- 保证数据传输可靠，工作寿命长
- 支持全双工或半双工模式，并带有自动协商能力
- 网口支持全自动交叉识别
- 内带存储转发机制，支持多种协议
- 平均无故障工作在30万小时以上
- 工作电源：DC 12-57V 提供反接保护
- 使用SC光纤接口（可选ST、FC、SFP接口）
- 防雷8KV-15KV
适用环境
技术规格
|
产品名称 |
100M 1光4电工业级光纤收发器 | ||
|
产品型号 |
AOPRE-LINK8141系列 |
||
|
产品描述 |
4路百兆电口+1路百兆光口工业级光纤收发器 |
||
|
端口描述 |
4个RJ45端口+1个光纤接口（SC/FC/ST/SFP可选） |
||
|
网络协议 |
IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x; IEEE802.3af, IEEE802.3at |
||
|
RJ45端口 |
10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应 |
||
|
光纤端口 |
100BaseFX端口（SC/FC/ST/SFP可选） |
||
|
双绞线
|
10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat6 or later UTP(≤100 meter) |
||
|
光缆
|
多模：850nm 0～550M 1310nm 0～2KM 单模：1310nm 0～40KM 1550nm 0～120KM |
||
|
交换机属性
|
应用层级：二层 整机功耗：<3W
|
||
|
防护等级 |
IP40 |
||
|
LED 指标
|
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
||
|
电源特性
|
输入电压：非POE:DC12~48V POE:48V-57V 接入端子：凤凰端子(工业端子） 支持双电源冗余 雷击浪涌冲击防护（电源）：5000A(8/20μs) 支持内置过流4.0A保护
|
||
|
工作环境
|
工作温度：：-40～85 °C（-40～185 °F） 储存温度:-40～85 °C（-40～185 °F） 相对湿度:5%～95%(无凝露） |
||
|
行业标准
|
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS: IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8
Shock：IEC 60068-2-27 |
||
|
机械特性
|
外壳：IP40防护等级 散热方式：内置散热片被动散热，无风扇静音设计
|
||
|
安装 |
DIN卡轨式，壁挂式安装 |
||
|
重量 |
0.45Kg |
||
|
尺寸 |
120 x 95 x 40.5mm （长 x 宽 x 高） |
||
|
|
|
||
|
平均无故障时间 |
300,000小时 |
||
|
包装清单 |
收发器一台，使用手册一本，保修卡一份，合格证一份. |
||
|
产地 |
中国.深圳 |
||
|
售后服务 |
三个月包退换，五年保修，终身维护 |
||
|
服务热线 |
400-000-8380 ; 0755-27928831 |
||
安装实例
订货信息
|
产品型号 |
功能描述 |
传输距离 |
|
AOPRE-LINK8141 |
百兆1光4电、SC接口、多模双纤、导轨式、DC12~57V供电 |
0-2公里 |
|
AOPRE-LINK8141 |
百兆1光4电、SC接口、单模双纤、导轨式、DC12~57V供电 |
0-20公里 |
|
AOPRE-LINK8141 |
百兆1光4电、SC接口、单模单纤、导轨式、DC12~57V供电 |
0-20公里 |
|
AOPRE-LINK8141 |
百兆1光4电、FC接口、单模单纤、导轨式、DC12~57V供电 |
0-20公里 |
|
AOPRE-LINK8141 |
百兆1光4电、SFP接口(不含光模块)、导轨式、DC12~57V供电 |
|
|
AOPRE-LINK8149 |
1个千兆光+4个千兆电、SC接口、多模双纤、导轨式、DC12~57V供电 |
0-2公里 |
|
AOPRE-LINK8149 |
1个千兆光+4个千兆电、SC接口、单模双纤、导轨式、DC12~57V供电 |
0-20公里 |
|
AOPRE-LINK8149 |
1个千兆光+4个千兆电、SC接口、单模单纤、导轨式、DC12~57V供电 |
0-20公里 |
|
AOPRE-LINK8149 |
1个千兆光+4个千兆电、FC接口、单模单纤、导轨式、DC12~57V供电 |
0-20公里 |
|
AOPRE-LINK8149 |
1个千兆光+4个千兆电、SFP接口(不含光模块)、导轨式、DC12~57V供电 |
0-20公里 |
